LC APC الألياف البصرية FBG العاكس ذكر إلى أنثى 1650nm خسارة الإدراج منخفضة.

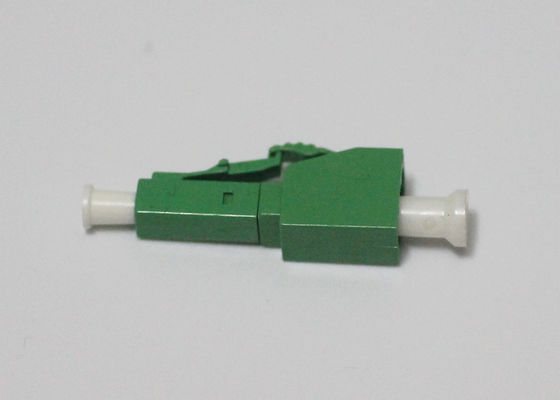

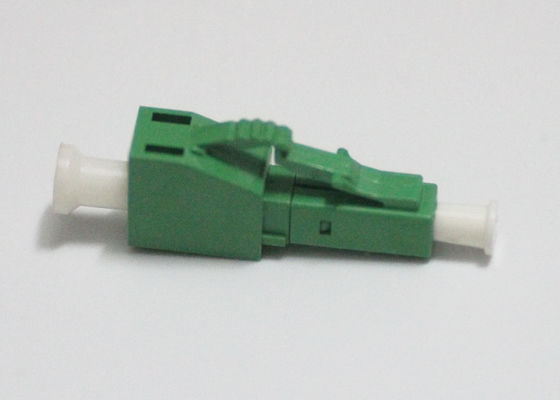

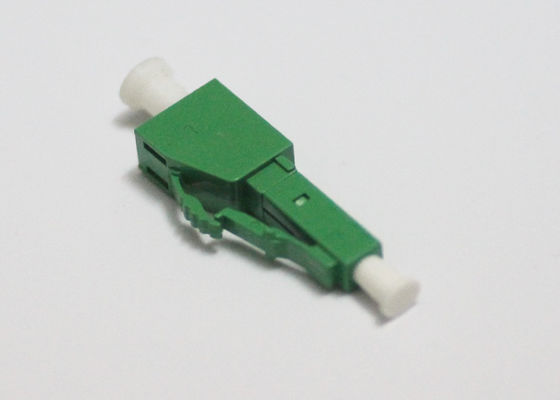

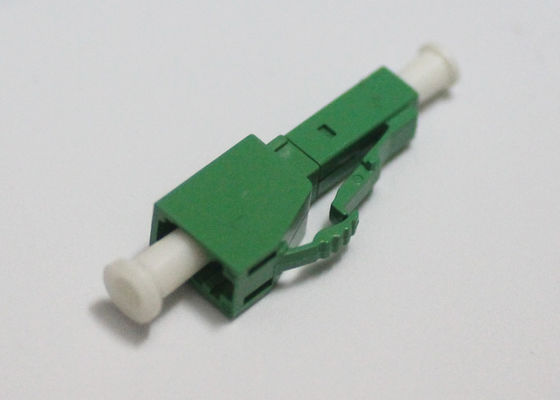

1650nm LC APC الألياف البصرية FBG العاكس ذكر إلى أنثى

وصف المنتجات

The FBG reflector is a standard SC/LC type connector structure, which package a special FBG in the ceramic ferrule.The fiber bragg grating reflector is a low-cost specific band reflector mounted on the optical network unit (ONU) side. عاكس FBG عبارة عن هيكل موصل قياسي من نوع SC / LC ، والذي يحزم FBG خاص في الطوق الخزفي ، عاكس شبكة الألياف الحديدية هو عاكس نطاق منخفض التكلفة محدد مركب على جانب وحدة الشبكة البصرية (ONU). It can reflect light pulses (1650 +/- 5nm) from the OTDR on the fiber line terminal (OLT) side nearly 100%, while the working bands of the passive optical network (PON) are transmitted normally. يمكن أن يعكس نبضات ضوئية (1650 +/- 5 نانومتر) من OTDR على جانب طرف خط الألياف (OLT) ما يقرب من 100 ٪ ، بينما يتم نقل نطاقات العمل للشبكة الضوئية السلبية (PON) بشكل طبيعي. The OTDR can determine whether the fiber line is normal by detecting the signal reflected by the fiber grating reflector. يمكن لـ OTDR تحديد ما إذا كان خط الألياف طبيعيًا من خلال الكشف عن الإشارة المنعكسة بواسطة عاكس شبكة الألياف. When the reflected signal is lower than the normal value, the line loss is too large; عندما تكون الإشارة المنعكسة أقل من القيمة العادية ، تكون خسارة الخط كبيرة جدًا ؛ when the reflection value is 0, the optical fiber line is broken. عندما تكون قيمة الانعكاس 0 ، يتم قطع خط الألياف الضوئية. Therefore, we can maintain the fiber line in time by the real-time monitoring of the fiber line. لذلك ، يمكننا الحفاظ على خط الألياف في الوقت المناسب من خلال المراقبة في الوقت الحقيقي لخط الألياف.

تطبيق

(1) كشف وصيانة خطوط الشبكة الضوئية السلبية (المطبقة على FTTx).

مميزات

(1) استقرار وموثوقية عالية.
(2) الكشف عن بعد في الوقت الحقيقي.
(3) خسارة الإدراج منخفضة.
(4) توصيل سهل لهيكل المحول.
(5) متوافق مع Telcordia GR-326-CORE و Telcordia GR-1221-CORE.
(6) متوافق مع RoHS.

تخصيص

تخصيص

يعتمد عاكس FBG على هيكل موصل LC قياسي ، وهو أبعاد خارجية كما يلي:

شروط العمل والتخزين

التوافق مع نظام قياس OTDR

The reflector object of this document is intended to be used on the network with the aim to allow the OTDR system Huawei N2510 to operate without reduction of performance. الغرض من كائن العاكس في هذا المستند هو استخدامه على الشبكة بهدف السماح لنظام OTDR Huawei N2510 بالعمل دون تقليل الأداء. In support of what occurred in this regard by the participant (see chap. 5) is provided a test campaign by aimed at the evaluation of this compatibility. لدعم ما حدث في هذا الصدد من قبل المشارك (انظر الفصل 5) يتم توفير حملة اختبار تهدف إلى تقييم هذا التوافق. Final acceptance by is still bound to a further experimental verification, based on the following steps: لا يزال القبول النهائي ملزمًا بالتحقق التجريبي الإضافي ، بناءً على الخطوات التالية:

(1) القياسات من طرف إلى طرف (e2e) مع نظام OTDR N2510 Huawei من 10 عاكسات من نوع أحادي الاتجاه ، ومقارنة في نهاية المطاف مع بقعة الضوء الموجودة حاليًا في المجال.
(2) القياسات من البداية إلى النهاية مع نظام عاكسات OTDR N2510 Huawei 10 ثنائي الاتجاه في كل من اتجاهي الإدراج ، والمقارنة النهائية مع الضوء الموضعي الموجود حاليًا في المجال.
(3) سيتم تكرار كل من القياسات 3 مرات بنفس الإعداد التجريبي ، ولكن إجراء اتصال بصري جديد بالعاكس بهدف تقييم تأثيرها على القيمة المقاسة.
(4) تحقق من إحصائيات القيم المقاسة ومقارنتها بهوامش الدقة المتوقعة لقياس e2e.

(5) يتكون سرير الاختبار من GPON الذي يعيد إنتاج شبكة الألياف الضوئية لشبكة FTTH (1x4 + 1x16) والتي تم إجراؤها في المختبر لقياس التوهين بين الإدخال والإخراج عند 1650 نانومتر باستخدام أجهزة معايرة.

خدمة OEM / ODM

If you want to display your own brand LOGO on the goods such as cable, package bag, label or any where. إذا كنت ترغب في عرض شعار علامتك التجارية على السلع مثل الكبل أو كيس التغليف أو الملصق أو أي مكان. It is no any problem. لا توجد مشكلة. Our OEM and ODM service is always ready to do it. خدمة OEM و ODM الخاصة بنا جاهزة دائمًا للقيام بذلك. 0.9mm LC UPC Singlemode Fiber Optic G657A1 Ultra Bend Pigtail LSZH Jacket. 0.9mm LC UPC Singlemode الألياف البصرية G657A1 الترا بيند ضفيرة سترة LSZH.

التعبئة

(1) طبقًا لـ Stardard Export Packing.
(2) علبة كرتون ، صندوق خشبي ، لوح خشبي.

الشحن

(1) صريحة دولية مثل UPS ، TNT ، DHL ، إلخ.
(2) الهواء الداخلي: CA ، AA ، EA ، إلخ.
(3) عن طريق البحر.
